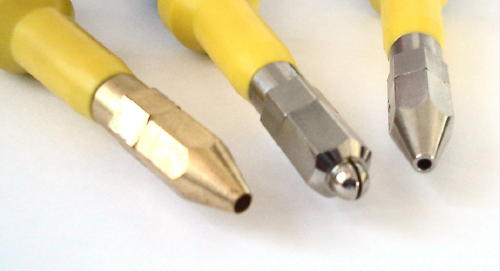

- Ausstattung: Düsen
- Ausstattung: Option
Niederdrucksystem zum Versprühen dünnflüssiger Medien in mittleren Mengen.
Haupteinsatzgebiet:
Äußere MMKS bei einfachen spanabhebenden Metallbearbeitungen. Sonstiges Auftragen von Medien in nicht zu kleinen Mengen. Je nach Medium und Einsatz wird eine Absaugung empfohlen.
Funktionsprinzip:
In der Venturi-Düse erzeugt die Sprühluft einen Unterdruck, der die Flüssigkeit aus dem drucklosen Behälter ansaugt und versprüht.
Einstellmöglichkeiten
-
Menge der Flüssigkeit (manuell)
-
Menge der Blasluft (manuell)
-
Druck der Blasluft (manuell)
-
Ein-/Ausschalten über Ansteuerung (elektrisch, pneumatisch oder manuell)
| Bezeichnung | Düse VD07 | Düse VD015 | Einheit |
|---|---|---|---|
| Betriebsdruck | 4 - 7 | 4 - 7 | bar |
| Flüssigkeitsdurchsatz | 0 - 1.000* | 0 - 6.000* | ml/h pro Düse |
| Typischer Verbrauch | 30 - 50* | 50 - 100* | ml/h pro Düse |
| Kühlschmiermittel | Lubrimax® und andere | Lubrimax® und andere | |
| empfohlene Viskosität | 1 - 50* 1 - 25* | 1 - 100* 1 - 50* | mm²/s (bei 20°C) mm²/s (bei 40°C) |
| Max. Saughöhe | 1.000* | 3.000* | mm |
| Max. Schlauchlänge | 10.000* | 20.000* | mm |
| Abmessungen | Grundgerät mit Behälter | |||
|---|---|---|---|---|

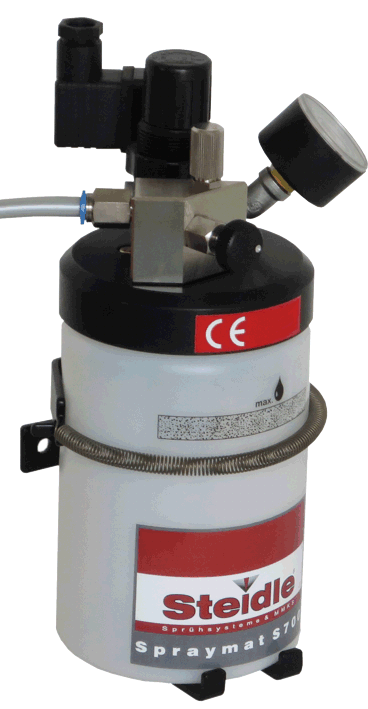

| S700/1-Y1W | 250 x 175 x 150 | HxBxT in mm | ||

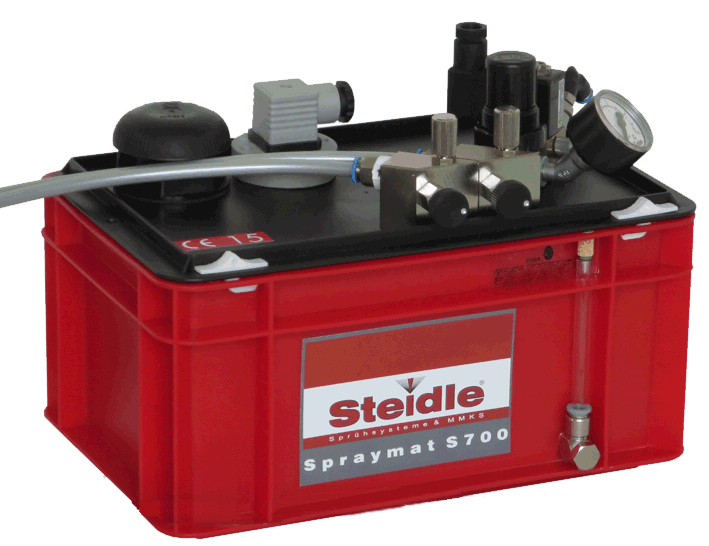

| S700/1-Y6W | 250 x 300 x 200 | |||
| S700/1-Y20 | 300 x 400 x 300 | |||
| S700/1-Y40 | 300 x 600 x 400 |
* zum Teil anwendungsspezifisch, abhängig von Betriebsdruck, Medium, Schlauchlänge und Saughöhe
– Für jede Düse ein Nadelventil für die Mengeneinstellung der Sprühluft.
– Für jede Düse ein Nadelventil für die Mengeneinstellung der Flüssigkeit.
– Druckminderventil für die Blasluft zur Beeinflussung des Sprühstrahls (geringer Druck = grobe Sprühtropfen; hoher Druck = feine Sprühtropfen).
– Manometer (0 – 10 bar) am Druckminderventil zur Druckanzeige der Blasluft.
– Steigleitung für die Flüssigkeit mit Rückschlagventil und Flüssigkeitsfilter.
– Steckanschluss für Druckluftanschluss Ø6.
– Hochwertige Steckverschraubungen / Pneumatikelemente.
– Anschlüsse für die Zuführschläuche.
(3 Arten wählbar)
– Elektromagnetventil 3/2-Wege (bis 4-düsig 120 Nl/min, sonst 1300 NL/min mit Hilfsbetätigung (für gelegentliches manuelles Schalten). Spule mit Stecker in 24VDC, 24VAC, 110VAC oder 230VAC. Bei separater Ansteuerung wird jede Düse(-ngruppe) von einem eigenen Elektromagnetventil angesteuert.
– Pneumatikventil 3/2-Wege (bis 4-düsig 550 Nl/min, sonst 1300 NL/min)
– Handbetätigter Kugelhahn (2/2-Wege)

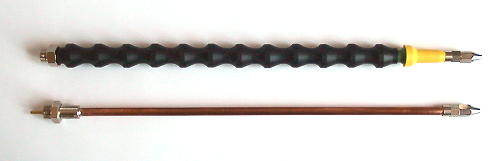

– Koaxiales Schlauchpaket aus PUN Ø3 innen und PUN Ø8 außen. Standardlänge 1000, Sonderlängen siehe Technische Daten. Optional mit Metallummantelung.
Pneumatische Nachlaufsperre (pro Düse) in FPM. Wenn die Düse unterhalb (sonst Nachtropfgefahr) oder weit oberhalb (sonst längere Reaktionszeit) des Behälterniveaus eingesetzt wird.
